| Luogo di origine | Chiamata |
| Marca | Broadcom |
| Certificazione | ROHS |
| Numero di modello | ILD621 |
Dettagli del prodotto

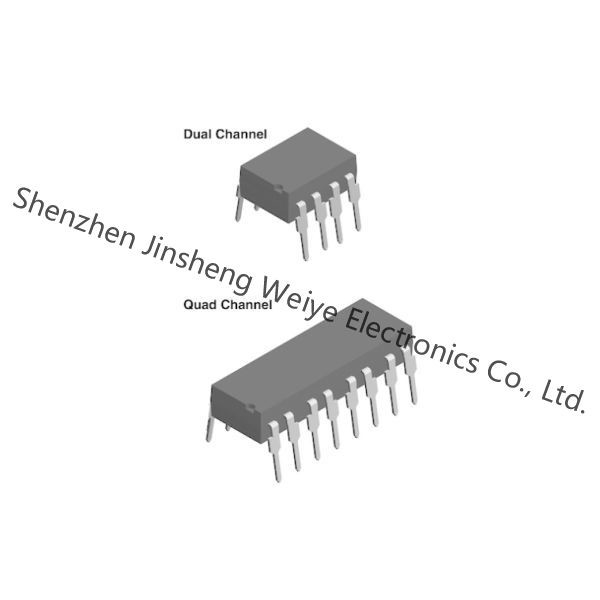

I ILD/Q621 e i ILD/Q621GB sono accoppiatori ottici multicanali del fototransistor che usano gli emettitori di GaAs IRLED e gli alti fototransistor del silicio di guadagno NPN. Questi dispositivi sono costruiti facendo uso di più/nell'ambito dell'accoppiamento ottico del leadframe e di doppia tecnologia modellata dell'isolamento. Questo processo di montaggio offre resiste ad una tensione di prova di 7500 VCC.
• Fonte alterna a TLP621-2/-4 e a TLP621GB-2/-4
• Rapporto di trasferimento corrente (CTR) a IF= 5 mA
ILD/Q621: 50% min.
ILD/Q621GB: 100% min.
• Rapporto di trasferimento corrente saturato (CTRSAT) a IF=1 mA
ILD/Q621: Tipo di 60%.
ILD/Q621GB: 30% min.
• Alta tensione dell'Collettore-emettitore, BVCEO=70 V
• Caratteristica del quadrato e doppia dei pacchetti:
- Spazio riduttore del bordo
- Abbassi il Pin e le parti contano
- Migliori il Manica per incanalare la partita del CTR
- Rifiuto di modo comune migliore
• Stalla di effetto di campo dai TRII (IOn Shield trasparente)
• Tensione di prova di isolamento dal doppio pacchetto modellato, 5300 VACRMS
• Archivio #E52744 del laboratorio dei sottoscrittori
• VDE 0884 disponibile con opzione 1
Specifiche
| Attributo | Valore di attributo |
|---|---|
| Produttore | Divisione a semiconduttore di Vishay opto |
| Categoria di prodotto | Accoppiatori ottici dell'uscita del transistor |
| Serie | - |
| Imballaggio | Metropolitana |
| Pacchetto-caso | 8-DIP (0,300", 7.62mm) |
| Input tipo | CC |
| Azionare-temperatura | -55°C ~ 100°C |
| Montaggio tipo | Attraverso il foro |
| Uscita tipo | Transistor |
| Numero-de-canali | 2 canali |
| Fornitore-Dispositivo-pacchetto | 8-DIP |
| Configurazione | 2 Manica |
| Potenza nominale corrente | 50mA |
| Tensione-Uscita-massimo | 70V |
| Corrente-CC-di Andata-Se-massimo | 60mA |
| Tensione-isolamento | 5300Vrms |
| Vf | 1.15V |
| Rapporto di trasferimento corrente | 50% @ 5mA |
| Corrente-Trasferimento-Rapporto-massimo | 600% @ 5mA |
| Spenga il tempo | 3μs, 2.3μs |
| Aumento-Caduta-tempo-Typ | 2μs, 2μs |
| Saturazione di Vce | 400mV |
| Palladio-Potere-dissipazione | 400 Mw |
| Temperatura di funzionamento massima | + 100 C |
| Gamma di temperatura di funzionamento | - 55 C |
| Vf-Di andata-tensione | 1,3 V |
| Isolamento-tensione | 5300 Vrms |
| Vr-Inverso-tensione | 6 V |
| Se-Di andata-corrente | 60 mA |
| Pacchetto-caso | DIP-8 |
| Corrente-Trasferimento-rapporto | 600% |
| Massimo-Collettore-corrente | 100 mA |
| Massimo-Collettore-Emettitore-tensione | 70 V |
| Massimo-Collettore-Emettitore-Saturazione-tensione | 0,4 V |
