| Luogo di origine | Chiamata |
| Marca | Analog Devices |
| Certificazione | ROHS |

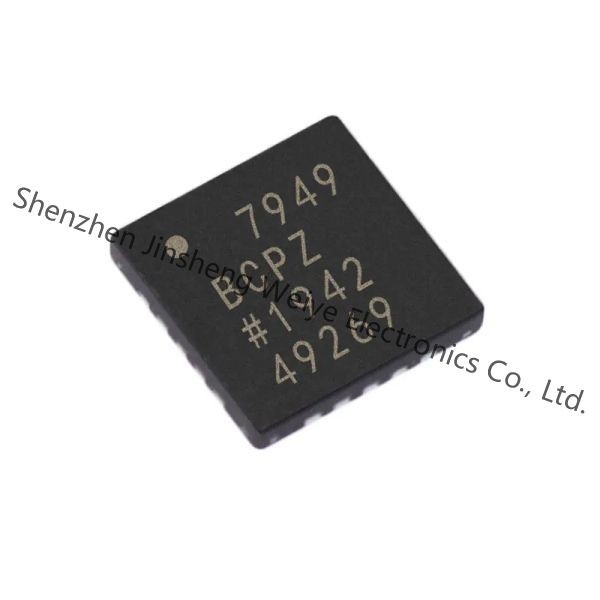

| Numero di modello | AD7949BCPZ |
Dettagli del prodotto
Il AD7949 è 8 un canale, 14 pungente, il convertitore analogico-digitale successivo del registro dell'approssimazione della ridistribuzione della tassa (SAR) (ADC) che funziona a partire da una singola alimentazione elettrica, VDD.
risoluzione di 14 bit senza i codici mancanti
multiplexor di 8-Manica con la scelta degli input
Singolo unipolare concluso
Differenziale (senso della terra)
Pseudobipolar
Capacità di lavorazione: kSPS 250
INL/DNL: ±0.5 LSB tipico
SINAD: dB 85 @ 20 chilocicli
THD: dB 100 @ 20 chilocicli
Gamma dell'entrata analogica: 0 V - VREF con VREF fino a VDD
Tipi di riferimento multiplo
2,5 V selezionabili interne o 4,096 V
Esterno attenuato (fino a 4,096 V)
Esterno (fino a VDD)
Sensore di temperatura interno
Sequenziatore di Manica, 1 filtro selezionabile dal palo, indicatore occupato
Nessun ritardo della conduttura, architettura di SAR
Semplice alimentazione 2,7 operazione V di 5,5 - di V con
1,8 interfaccia di logica V di 5 - di V
Interfaccia seriale compatibile con SPI, MICROWIRE,
QSPI e DSP
Dissipazione di potere
2,9 Mw @ kSPS 2,5 V/200
10,8 Mw @ kSPS 5 V/250
Corrente standby: Na 50
20-lead 4 pacchetto di millimetro LFCSP del × 4 di millimetro
Attrezzatura a pile
Strumenti medici: ECG/EKG
Comunicazioni via radio: GPS
Palmari
Linea elettrica monitoraggio
Dell'acquisizione dei dati
Sistemi dell'acquisizione dei dati sismici
Strumentazione
Controllo dei processi
Specifiche
| Attributo | Valore di attributo |
|---|---|
| Produttore | Analog Devices |
| Categoria di prodotto | Convertitori analogico-digitale (ADC) |
| Serie | PulSAR® |
| Prodotto | Convertitori analogico-digitale |
| Tipo | SPEDENDO E TRATTANDO ADC |
| Imballaggio | Tray Alternate Packaging |
| Stile montaggio | SMD/SMT |
| Pacchetto-caso | 20-VFQFN ha esposto il cuscinetto, CSP |
| Input tipo | Differenziale, Pseudo-differenziale, singolo concluso |
| Azionare-temperatura | -40°C ~ 85°C |
| Caratteristiche | Sensore di temperatura |
| Numero-de-canali | 8 Manica |
| Fornitore-Dispositivo-pacchetto | 20-LFCSP-VQ (4x4) |
| Campionamento-Tasso-Per-secondo | 250k |
| Dato-interfaccia | SPI, DSP |
| Numero-de-pezzi | 14 bit |
| Tensione-Rifornimento-analogo | 2,3 V ~ 5,5 V |
| Tensione-Rifornimento-digitale | 2,3 V ~ 5,5 V |
| Configurazione | MUX-S/H-ADC |
| Architettura | SAR |
| Numero-de-input | 8 input |
| Risoluzione | bit 14 |
| Riferimento tipo | Esterno, interno |
| Rapporto-S-h: ADC | 1899/12/30 di 1:01: 00 |
| Numero-de-UN-d-convertitori | 1 |
| Palladio-Potere-dissipazione | 13,5 Mw |
| Temperatura di funzionamento massima | + 85 C |
| Gamma di temperatura di funzionamento | - 40 C |
| Consumo di energia | 13,5 Mw |
| Interfaccia tipo | 4-Wire di serie SPI |
| SNR-Segnale--Rumore-rapporto | dB 85,5 |
| Corredo di sviluppo di software | EVAL-AD7949EDZ |
| Pacchetto-caso | LFCSP-20 |
| Guadagno-errore | +/- 5 LSB |
| Numero-de-convertitori | 1 convertitore |
| Frequenza di campionamento | 250 kS/s |
| INL-Integrale-non linearità | +/- 1 LSB |
| DNL-Differenziale-non linearità | +/- 1 LSB |
