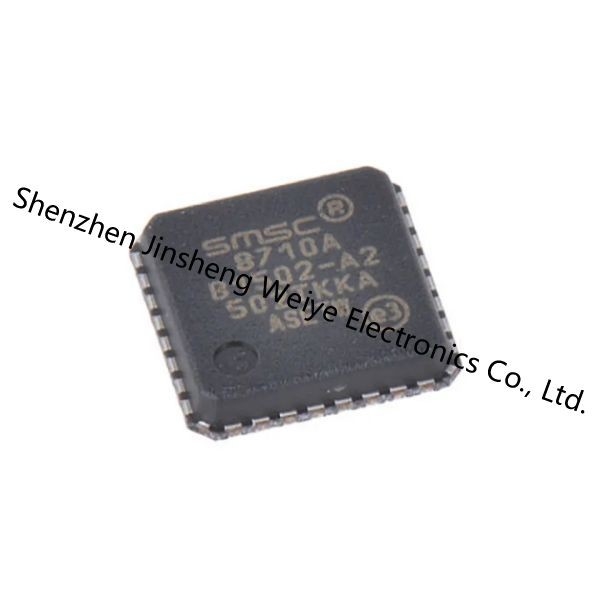

10/100 Ethernet XCVR HP AutoMDIX FlexPwr di Ethernet CI di LAN8710A-EZC-TR

                                                                  Scheda di LAN8710A-EZC-TR

Dettagli del prodotto

Descrizione generale

Il LAN8710A/LAN8710Ai è 10BASE-T/100BASE-TX un ricetrasmettitore a bassa potenza di strato fisico (PHY) con tensione variabile dell'ingresso/uscita che è soddisfacente rispetto allo IEEE 802.3-2005 norme.
Il LAN8710A/LAN8710Ai sostiene la comunicazione con un MACKINTOSH di Ethernet via un'interfaccia standard di MII (IEEE 802.3u) /RMII. Contiene un ricetrasmettitore pieno duplex 10-BASE-T/100BASE-TX e sostiene l'operazione 10Mbps (10BaseT) e 100Mbps (100BASE-TX). Il LAN8710A/LAN8710Ai implementa il automatico-negoziato per determinare automaticamente la velocità migliore ed il modo di funzionamento duplex. Il supporto automatico-MDIX di HP permette l'uso dei cavi dell'incrocio o connessione diretta di lan.
Il LAN8710A/LAN8710Ai supporta entrambe IEEE funzioni compiacenti e venditore-specifiche di 802.3-2005 del registro. Tuttavia, nessun accesso del registro è richiesto per l'operazione. La configurazione iniziale può essere selezionata tramite perni di configurazione come descritto nella parte 3,7, «configurazione attacca,» alla pagina 36. le opzioni di configurazione Registro-selezionabili possono essere usate più ulteriormente per definire la funzionalità del ricetrasmettitore.
Per IEEE 802.3-2005 norme, tutti i perni dell'interfaccia digitale sono tolleranti a 3.6V. Il dispositivo può essere configurato per azionare sopra un singolo rifornimento 3.3V che utilizza un 3.3V integrato al regolatore lineare 1.2V. Il regolatore lineare può essere facoltativamente disabile, permettendo l'uso di un regolatore esterno di alta efficienza per la dissipazione di potere più bassa del sistema.
Il LAN8710A/LAN8710Ai è disponibile sia nelle versioni commerciali che industriali estese della gamma di temperature. Un'applicazione di sistema tipica è indicata nella figura 1,1.

CARATTERISTICHE DI PRODOTTO

Punti culminanti
■Ricetrasmettitore monochip di strato fisico di Ethernet
(PHY)
■Tecnologia completa del flexPWR®
— Architettura flessibile della gestione di potere
— Gamma variabile di tensione dell'ingresso/uscita di LVCMOS: +1.6V a +3.6V
— Il regolatore integrato 1.2V con disattiva la caratteristica
■Supporto automatico-MDIX di HP
■Piccolo perno QFN RoHS senza piombo di orma 32 compiacente
pacchetto (altezza di 5 x di 5 x di 0.9mm)

Applicazioni dell'obiettivo

■Decoder
■Stampanti di rete e server
■Strumentazione della prova
■Lan sulla scheda madre
■Applicazioni incluse delle Telecomunicazioni
■Video registri/sistemi di playback
■Modem via cavi/router
■Modem/router di DSL
■Videoregistratori digitali
■IP e video telefoni
■Punti di accesso wireless
■Televisioni di Digital
■Adattatori/server di Digital Media
■Consoli di gioco
■Applicazioni di POE (riferisca alla nota di applicazione di SMSC 17,18)

Benefici chiave

■Ricetrasmettitore ad alto rendimento di 10/100 Ethernet
— Soddisfacente rispetto a IEEE802.3/802.3u (Ethernet veloce)
— Soddisfacente rispetto all'iso 802-3/IEEE 802,3 (10BaseT)
— Modi di "loopback"
— Automatico-negoziato
— Rilevazione e correzione automatiche di polarità
— Rilevazione di sveglia del cambiamento di stato di collegamento
— Funzioni specifiche del registro del venditore
— Sostiene sia MII che il conteggio di perno riduttore RMII
interfacce
■Potere e I/Os
— Vari modi di potere basso
— Circuito risistemato acceso integrato
— Due uscite di stato LED
— La prestazione del fermo-Su supera 150mA per EIA/JESD
78, classe II
— Maggio è usato con un singolo rifornimento 3.3V
■Caratteristiche supplementari
— Capacità di usare un cristallo di basso costo 25Mhz per BOM riduttore
■Imballaggio
— 32 perno QFN (5x5 millimetro) RoHS senza piombo compiacente
pacchetto con MII e RMII
■Ambientale
— Gamma di temperature commerciale estesa
(0°C a +85°C)
— Versione industriale della gamma di temperature disponibile
(- 40°C a +85°C)
