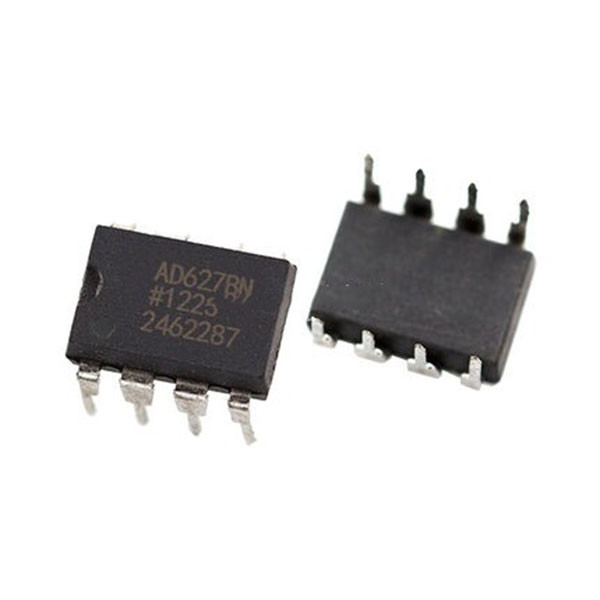

Amplificatore di strumentazione di AD627BNZ: Caratteristiche, applicazioni [FAQ]

Descrizione

Il AD627 è integrata, amplificatore di strumentazione di micropower che consegna l'oscillazione dell'uscita della ferrovia--ferrovia su singolo e su doppio (+2,2 V ai rifornimenti di ±18 V). Il AD627 fornisce le specifiche eccellenti di CC e di CA mentre funziona ad un massimo di soltanto 85 μA.
Il AD627 offre la flessibilità superiore permettendo che l'utente fissi il guadagno del dispositivo con un singolo raggiro esterno di attimo della resistenza? formandosi alla configurazione di piedinatura dello standard industriale di 8 cavi.
Senza la resistenza esterna, il AD627 è configurato per un guadagno di 5. Con una resistenza esterna, può essere messo ad un guadagno di fino a 1000.
Un'ampia gamma di tensione di rifornimento (+2,2 V a ±18 V) e consumo corrente di micropower rendono al AD627 una misura perfetta per una vasta gamma di applicazioni. L'operazione della semplice alimentazione, il basso consumo energetico e l'oscillazione dell'uscita della ferrovia--ferrovia fanno l'ideale AD627 per le applicazioni a pile. Il suo stadio di uscita della ferrovia--ferrovia massimizza la gamma dinamica quando funziona a partire dalle tensioni di rifornimento basse. operazione del Doppio-rifornimento (±15 V) ed il basso consumo energetico fanno l'ideale AD627 per le applicazioni industriali, compreso 4 - 20 sistemi ciclo a forza di mA.
Il AD627 non compromette la prestazione, a differenza di altri amplificatori di strumentazione di micropower. Il contrappeso di bassa tensione, ha sfalsato la deriva, errore di guadagno e la deriva di guadagno minimizza gli errori nel sistema. Il AD627 inoltre minimizza gli errori sopra frequenza fornendo CMRR eccellente sopra frequenza. Poiché il CMRR rimane alto fino a 200 hertz, il rumore di linea e la linea armoniche sono rifiutati. Il AD627 fornisce la prestazione, gli usi meno area del circuito ed i costi superiori di meno che le progettazioni discrete di micropower.

Pin Diagram

Schema a blocchi

Caratteristiche

·Micropower, un rifornimento massimo di 85 μA corrente
·Ampia gamma dell'alimentazione elettrica (+2,2 V a ±18 V)
·Di facile impiego
·Il guadagno ha messo con una resistenza esterna
·Guadagni la gamma 5 (nessuna resistenza) a 1000
·Rendimento elevato che le progettazioni discrete
·oscillazione dell'uscita della Ferrovia--ferrovia
·Prestazione di CC di alta precisione
·0,03% accuratezze tipiche di guadagno (G = +5) (AD627A)
·deriva tipica di guadagno di 10 ppm/°C (G = +5)
·tensione massima di contrappeso dell'input di 125 μV (rifornimento doppio di AD627B)
·tensione massima di contrappeso dell'input di 200 μV (rifornimento doppio di AD627A)
·1 massimo di μV/°C ha introdotto la deriva di derivazione di tensione (AD627B)
·un massimo di 3 μV/°C ha introdotto la deriva di derivazione di tensione (AD627A)
·corrente di polarizzazione massima dell'input del Na 10
·Rumore: rumore di RTI di 38 nV/√Hz @ 1 chilociclo (G = +100)
·Specifiche eccellenti di CA
·AD627A: 77 dB CMRR minimo (G = +5)
·AD627B: 83 dB CMRR minimo (G = +5)
·una larghezza di banda di 80 chilocicli (G = +5)
·tempo di sistemazione di 135 μs a 0,01% (G = un punto di +5, 5 V)

Applicazioni

·4 - 20 applicazioni ciclo a forza di mA

• ·Strumentazione-ECG medica di potere basso, elettroencefalogramma
• ·Collegamento del trasduttore
• ·Amplificatori della termocoppia
• ·Controlli dei processi industriali
• ·Potere basso dell'acquisizione dei dati
• ·Strumenti a pile portatili

Scheda

Potete scaricare la scheda il collegamento dato sotto.

                                  AD627BNZ-Datasheet
